天寒-135℃水汽捕集泵
应用原理:
在使用油扩散泵的高真空环境中都存在着一定的残余气体,80%以上是水蒸汽、油蒸汽及其它高沸点的蒸汽,但其抽除残余气体的能力低、时间长,而且所有残余气体还是工件的污染源,从而使产品的产量和质量受到影响。深冷泵则是解决这类问题的上佳选择。
深冷泵的工作原理:将一个能到-120℃以下的制冷盘管,放置在真空室中或油扩散泵的泵口,通过其表面的低温冷凝效应,迅速捕集真空系统的残余气体,从而大大缩短抽真空的时间(可缩短60-90%的抽气时间)、获得洁净的真空环境(真空度可提高半个数量级,达到10-8 Torr、10-5 Pa)。
在实际应用当中,根据所放的位置不同可以分为两类(见图):
1、水汽捕集器
它的制冷盘管经常被安装在高阀与真空腔之间或真空腔内、卷绕镀膜上下室内等部位。适用于塑料低温镀膜、卷绕镀膜等被镀膜材料放气量较大的场合。盘管需要有加热除霜装置,使盘管每次开门之前恢复到常温,避免低温盘管从大气中吸收大量的水汽而结霜,影响下次抽真空。
2、低温冷阱
放在油扩散泵的泵口,高阀以下,它的主要功能是防止油扩散泵返油,同时也可以加快抽速、提高真空度。由于系统处于真空状态,无需除霜装置。
根据需要,二者可以分别安装也可以同时安装。
本公司研发生产的-135℃深冷水汽捕集泵,采用单台压缩机、自动复叠制冷方式、进口名牌压缩机及制冷配件、环保混合型制冷剂生产,替代液氮,节约成本。具有制冷速度快、效率高、温度低、维护方便等特点。
主要的性能特点
1、快速吸附水、油蒸汽、可缩短排气时间60-90%;
2、提高镀膜质量,防返油、不脱落、颜色纯正;
3、降温迅速,3分钟内制冷到-120℃,可到-150℃;
4、2分钟热气除霜,迅速回温,5分钟可再降温;
5、触摸屏+PLC=完善的自动化控制;
6、一台设备可设计两路负载输出;
7、进口压缩机,环保混合型制冷剂;
8、具有两路负载入口和出口温度显示、本机温度显示;
9、除霜温度自由设定;
10、具有水温温度、排气温度显示;
11、缺水、水温过高报警;
12、压缩机排气过高、压力过高保护;
13、可本地、远程控制自由转换;
14、RS485计算机数据接口,计算机可读取温度数据及控制。

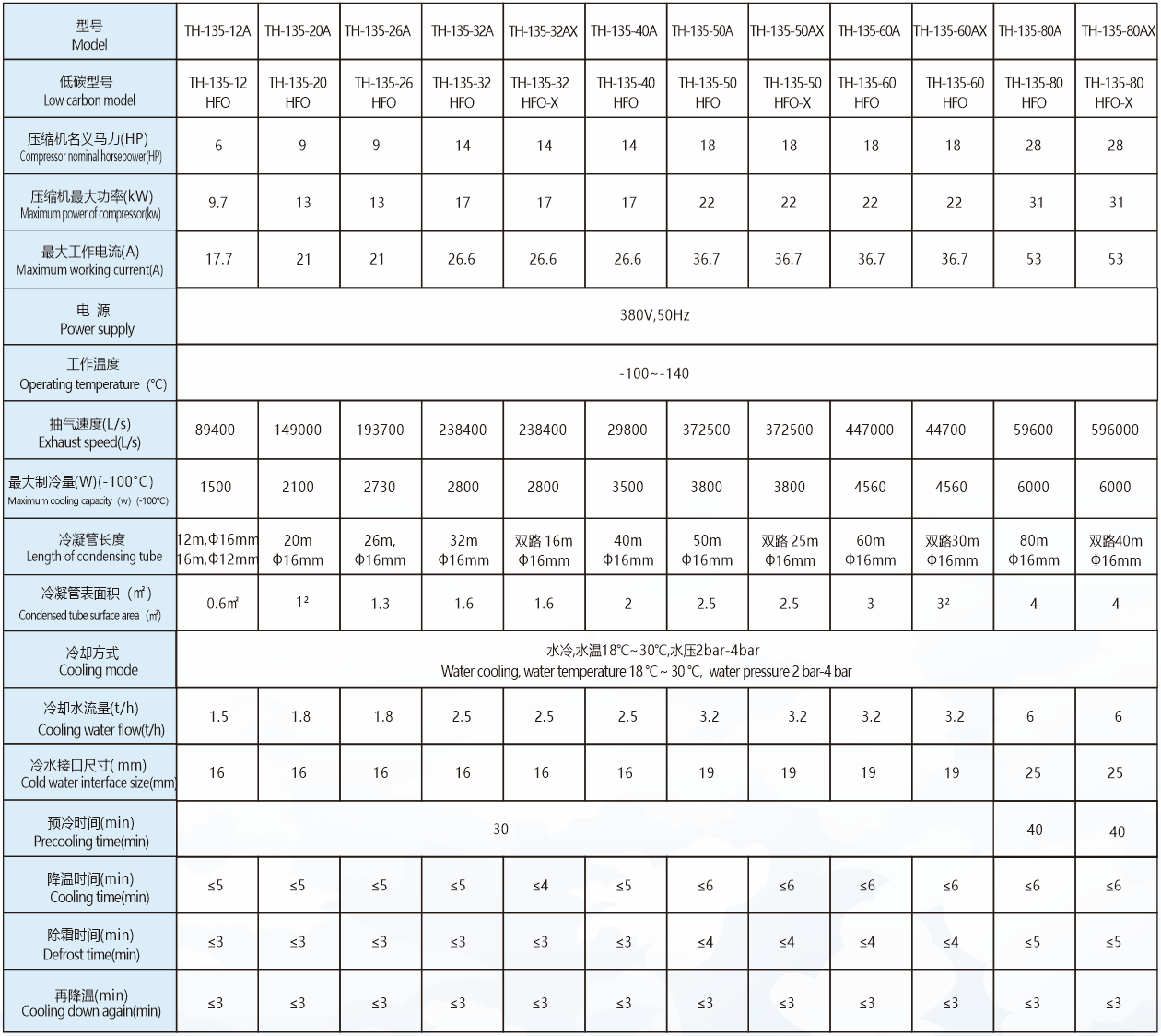

技术参考表
型 号 | TH-135-20A | TH-135-32A | TH-135-32AX | TH-135-42HB
| TH-135-50A | TH-135-50AX |
压缩机功率(HP) | 9 | 14 | 14 | 14 | 18 | 18 |
工作电流(A) | 21 | 26.6 | 26.6 | 26.6 | 36.7 | 36.7 |
电源 | 380V,50HZ, |
工作温度(℃) | -100~-150 |
抽气速度(l/s) | 149000 | 238400 | 238400 | 312900 | 372500 | 280000 |
最大制冷量(W) (-100℃) | 2100 | 2800 | 2800 | 3200 | 3800 | 3800 |
冷凝管长度 | 20m,φ16mm | 32m,φ16mm | 双路16mφ10mm | 42m,Φ16mm | 50m,φ16mm | 双路14m,φ16mm |
冷凝管表面积(㎡) | 1 | 1.6 | 1 | 2.1 | 2.5 | 1.5 |
冷却方式 | 水冷,水温18℃~30℃,水压2bar~4bar |
冷水流量(t/h) | 1.8 | 2.5 | 2.5 | 2.5 | 3.2 | 3.2 |
冷水接口尺寸(mm) | 16 | 16 | 16 | 16 | 19 | 19 |
预冷时间(min) | 30 |
降温时间(min) | ≤3 | ≤4 | ≤4 | ≤5 | ≤5 | ≤5 |
除霜时间(min) | ≤3 | ≤3 | ≤3 | ≤3 | ≤4 | ≤4 |
再降温(min) | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
需要冷水机功率(HP) | 7 | 8 | 8 | 7 | 10 | 10 |
冷凝盘管的制作
根据设备的实际情况,我们可以为您制作不同形状的冷凝管盘管
输入、输出的接口
冷凝盘管从真空腔内穿过腔壁时,由于管道温度与腔壁温差较大,如果直接焊接,冷量将会有较大损失,腔壁结霜严重,这就需要一个长约20厘米的薄壁不锈钢管做成的绝热装置来解决,它可以做成活口(见上图),也可以不用密封垫,直接焊接到真空腔壁。
